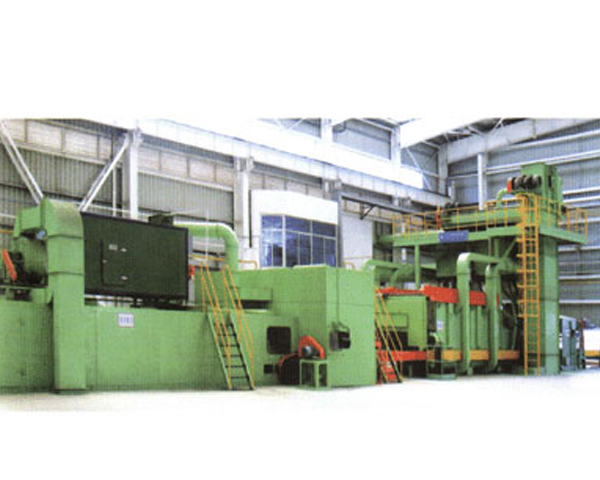

QXY系列钢材预处理成套设备

QXY系列钢材预处理成套设备

         QXY系列钢材预处理线是吸取国内外同类产品优点而设计制造的。除锈工部主机(抛丸清理)采用了悬臂离心式高效抛丸器,满幕帘式丸砂分离器;清扫工部采用特制高强度尼龙滚刷和高压风机二级清扫装置;预热和烘干工部采用多种加热方式;喷漆工部采用高压无气喷涂方式。该成套设备采用PC机控制,属于九十年代国际先进水平的大型成套设备。
        钢材预处理线工艺是指钢材在加工前(即原材料状态)进行表面抛丸除锈并涂上一层保护底漆的加工工艺。钢材经过预处理可以提高机械产品和金属构件的抗腐蚀能力,提高钢板的抗疲劳性能,延长其使用寿命;同时还可以优化钢材表面工艺制作状态,有利于数控切割机下料和精密落料。此外,由于加工前钢材形状比较规则,有利于机械除锈和自动化喷漆,因此采用钢材预处理可大大提高清理工作的效率,减轻清理工作的劳动强度和对环境的污染。
    钢板型材表面全自动预处理线监控系统工件输送系统
   1 工件输送系统变频无级调速,各工部既可同步运转,又可独立动作
   2 抛丸室辊道装有特殊材料耐磨护套
   3 板链输送器 “V”型结构,喷漆后钢板短线接触,以避免漆膜破坏。
   抛丸清理
   1 工件测高采用光电开关及制动电机,在抛丸室外,防粉尘干扰。
   2 工件测宽装置,自动调节供丸闸开启数量
   3 采用先进的悬臂离心式抛丸器,抛丸器布置经过计算机仿真。弹丸避开辊道,工件覆盖均匀一致。
   弹丸清扫
   1 滚扫、侧扫及高压风机吹扫
    丸料循环净化
   1采用满幕帘风选分离器,
   2 采用专用聚脂线芯提升机传动带,
   3 采用气控弹丸控制器
   4 弹丸循环系统各动力点设故障报警功能
   抛丸除尘系统
   1 选用旋风、布袋集成式除尘器,粉尘排放达到国家标准
   喷漆室
   1 高压无气喷漆泵2台,其中一台备用
   2 采用标准线性导轨支撑小车,小车行程两端变频缓冲
   3 工件检测及传动机构与喷枪分隔设置,无漆雾干扰,便于清理漆垢
   烘干室
   1 可采用多种介质加热器(或燃烧器),热风循环,使热量得以充分利用。
   2 烘干室温度40~70度可调
   漆雾过滤装置及有害气体净化装置
    1 采用先进的漆雾过滤棉过滤漆雾
    2 采用活性炭吸附有害气体
    电气控制系统
    1 PLC控制,上位机(微机)动态模拟监控
    2 循环系统故障报警功能
    3 易损件时间累积计时功能
