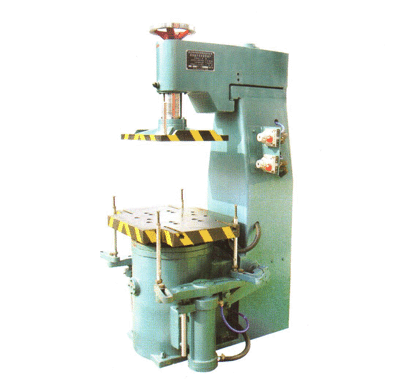

Z146W微震压实式造型机

Z146W微震压实式造型机
该机结构进行优化设计,机身采用方箱筐架结构,大幅度提高机身的钢,哇。
该机采用微震压实造型工艺,可大幅度提高压实力使砂箱硬度可达HB90以上,表面粗糙度提高一个等级,稳定其产品质量。
该机震击部分装有缓冲弹簧,有效降低机器对地基的影响。
该机起模机构采用气缸、曲柄、连杆、同步轴实现同步起模。
该机控制部分,全部采用气动元件来实现整体功能,操作简单,维护方便。
该机操作方便,可视砂型情况,操作程序可人性化,有效地提高生产率。

主要技术参数
序号
名 称
单位
Z146W
备注
1
砂箱最大尺寸
mm
600x500x250

2
工作台尺寸
mm
700x550

3
震击负荷
kgf
400

4
压实力
kgf
7500

5
压实行程
mm
200

6
起模行程
mm
220

7
生产率
箱/时
40-60

8
震击气缸直径
¢mm
¢150

9
自由空气消耗量
M3/箱
0.4m3/箱

10
外形尺寸长x宽x高
mm
1100*850*1800

11
机器重量
kg
1500
